설치

  Raspberry Pi 원본 OS 이미지를 다운로드한 후 Raspberry Pi의 SD카드에 Write해야 합니다.

Notice

Raspberry Pi 4B는 SD 카드 부팅 옵션만 지원합니다.

그러나 CM4 모듈에는 온보드 EMMC와 SD 카드 부팅 옵션의 2가지 부팅 옵션이 있습니다.

온보드 eMMC가 있는 경우 SDCARD 슬롯을 사용할 수 없습니다.

종류에 따른 가이드를 참고하세요.

  • SD Card Boot 타입이면, 섹션 1.1, 1.3 그리고 2.1을 참조하세요.

  • EMMC Boot 타입이면, 섹션 1.2, 1.3 그리고 2.2를 참조하세요.

1. 설치 및 다운로드

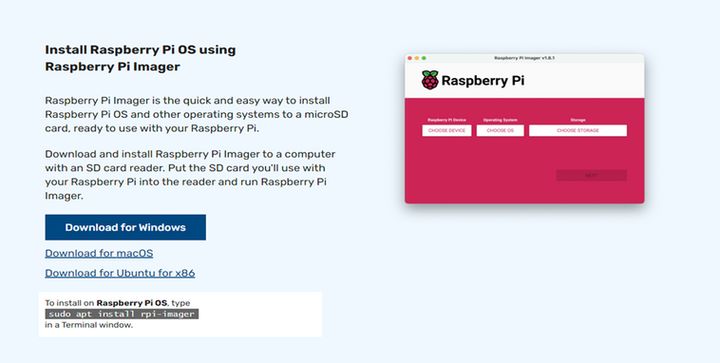

1.1. Download SD Writing Tools
1.2. Download EMMC Writing Tools
1.3. Download image

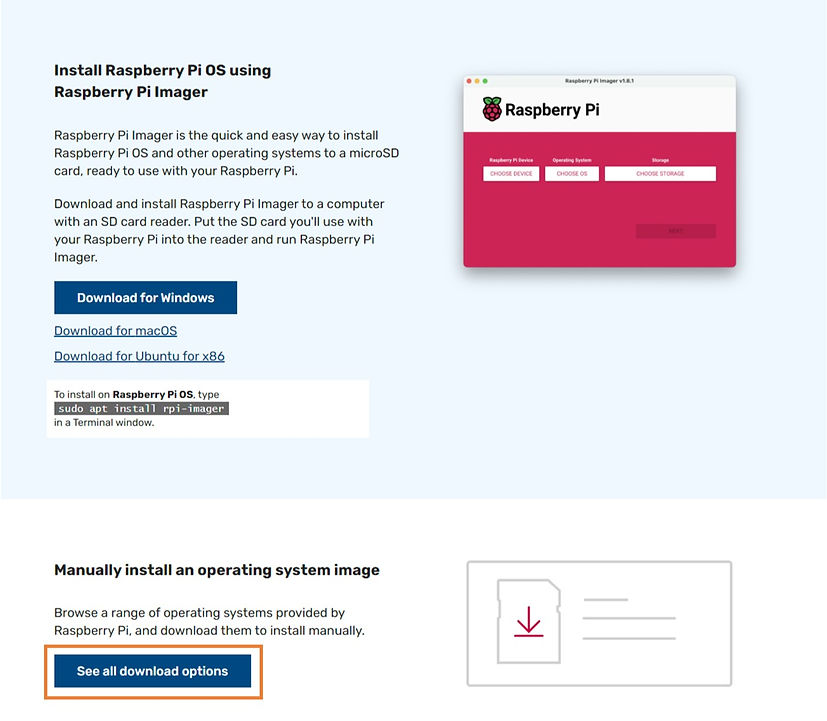

  • 그런 다음 Raspberry Pi OS를 다운로드하기 위해서 "see all download options"로 이동하세요.

  •  “Raspberry Pi OS(레거시) 데스크톱 포함”,  “Raspberry Pi OS(레거시, 64비트)의 "Debian Version 11(bullseye)" 이미지를 다운로드 합니다.

2. Write
2.1. SD Card Writing
  • microSD 카드를  microSD Writer에 장착한 후 PC에 삽입합니다. (USB 3.0 권장)

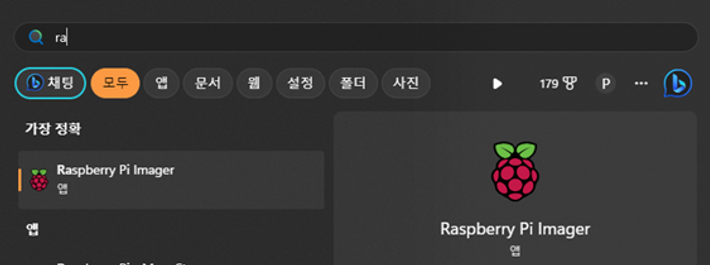

  • 설치된 Raspberry Pi Imager를 실행합니다.

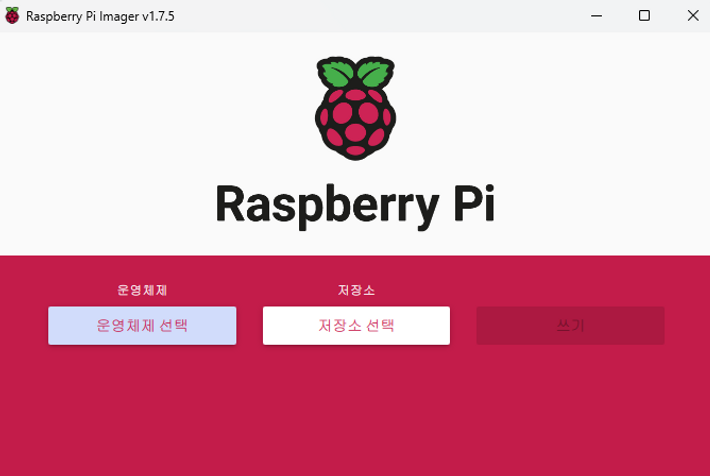

  • 실행된 Raspberry Pi Imager에서 "OS 선택"을 클릭합니다.
Raspberry Pi selecct eng.png

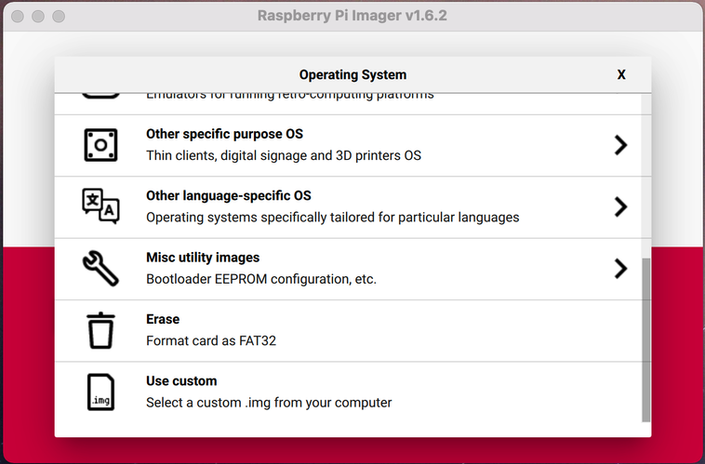

  • "Use custom"을 선택하세요.
Raspberry Pi Custom Eng.png

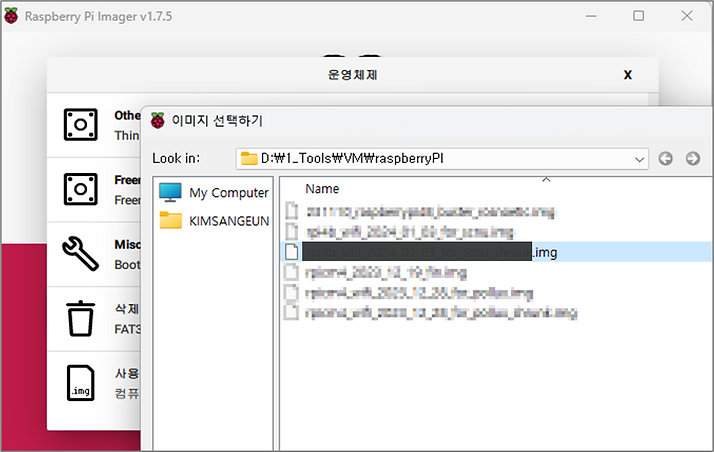

  • 제공된 이미지를 선택하세요.

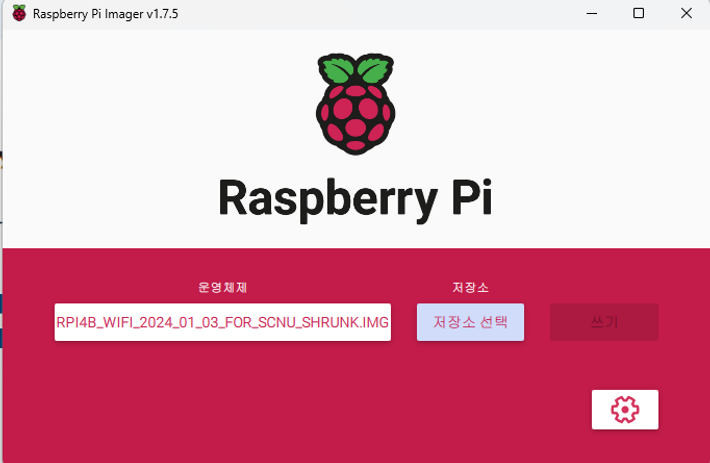

  • "Choose SD Card" 를 클릭합니다.
Raspberry Pi 저장소.png

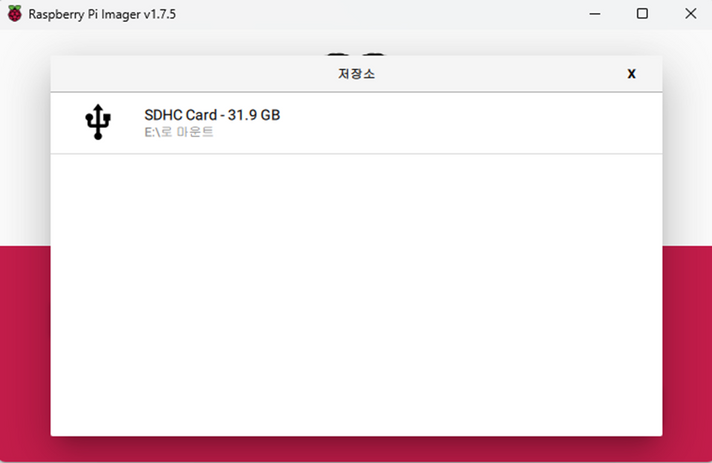

  • 첨부된 SD 카드 드라이브를 클릭하세요.

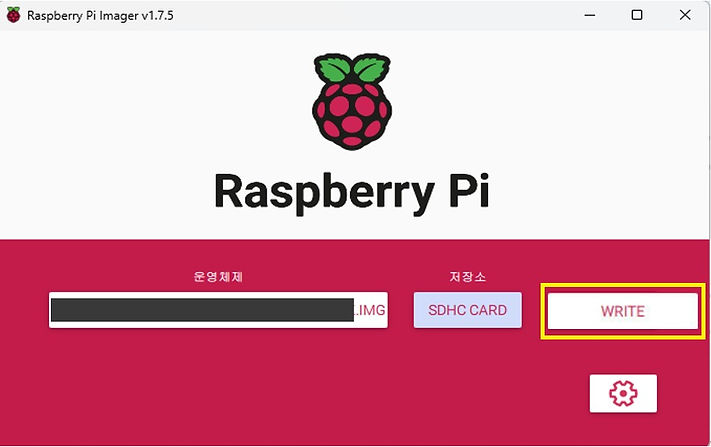

  • "쓰기"를 클릭하세요. (경고 메시지가 나타나면 "예"를 클릭하여 진행하세요)
Raspberry Pi Write Eng_edited.jpg

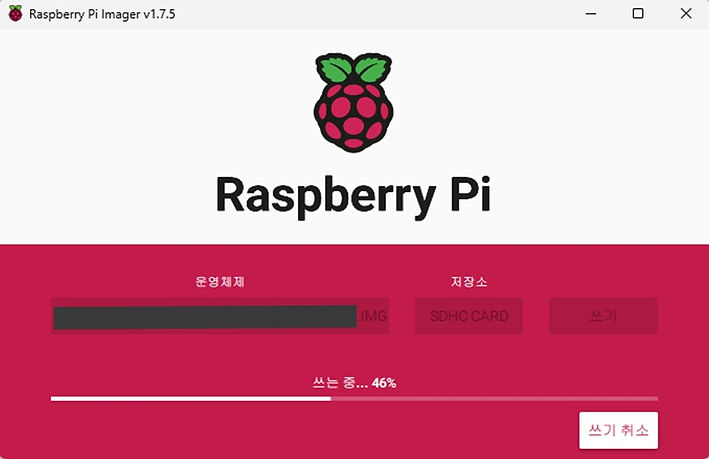

  • 쓰기 및 확인 과정은 SD Card Writer에 따라 다를 수 있으며, USB3.0을 사용하는 경우 약 5분 정도 소요됩니다.

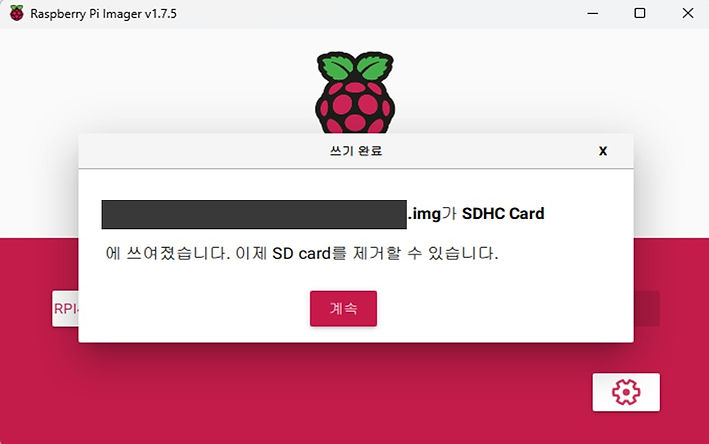

  • 완료

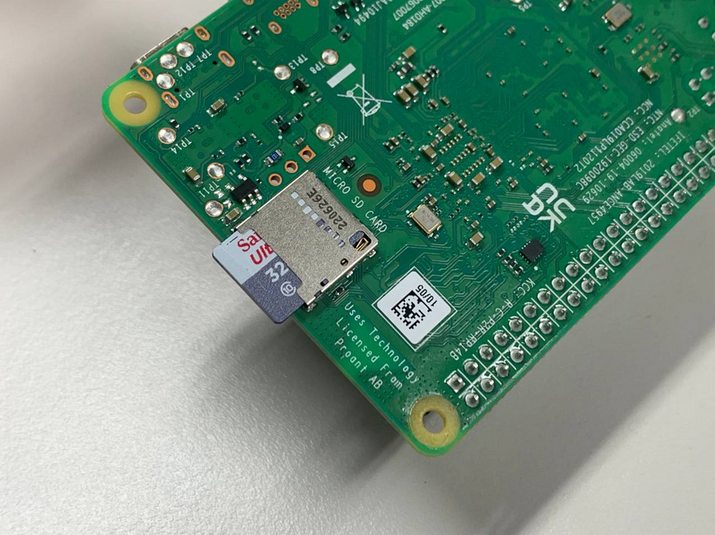

  • 완료 후 마이크로 SD 카드를 라즈베리 파이에 삽입하세요.
2.2. EMMC Writing
  • 설치된 rpiboot.exe 를 실행합니다.

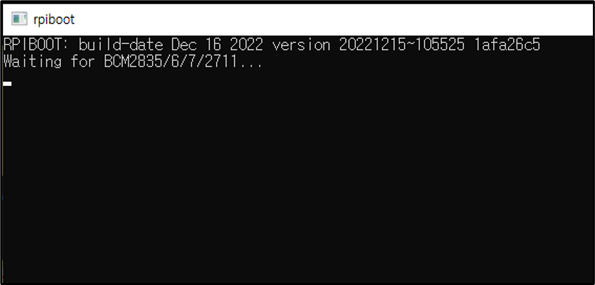

  • 실행중인 rpiboot

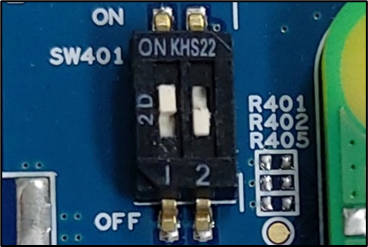

  • EMMC write mode 로 변경합니다. (SW401 => 1-ON, 2-OFF)

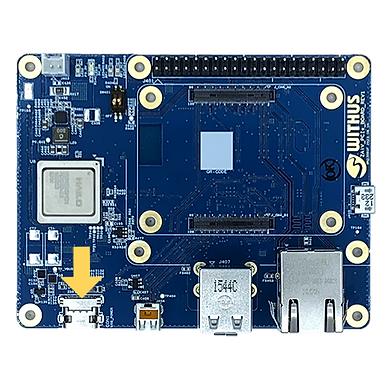

  • USB Type-C 케이블을 PC와  ZAiV-AHP Boaard간에 연결합니다.

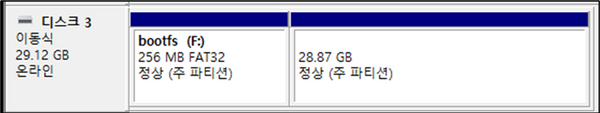

  • Raspberry PI는 이동식 디스크로 인식됩니다.

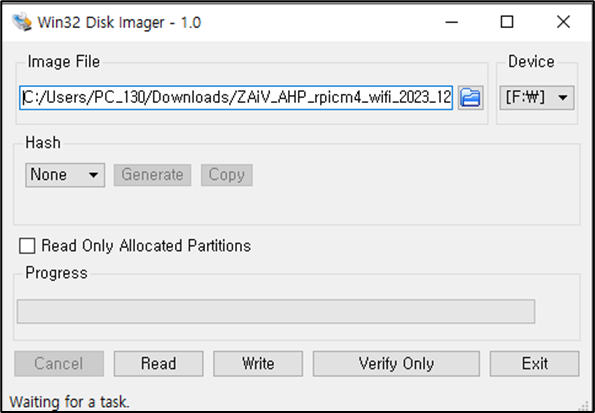

  • Win32DiskImager를 실행합니다.
    • "image File" Section에서 다운로드 받은 image파일을 선택합니다.​
    • "Device" Section에서 drive를 선택합니다.
    • "Write" 버튼을 클릭합니다.
  • 완료되면, 케이블들을 제거합니다.
  • boot mode로 변경합니다. (SW401 => 1-OFF, 2-ON)
  • 부팅을 위해 파워케이블을 연결합니다.
